النظام الصناعي 3 مرحلة المسمار الزجاجة الهوائية الحزام الناقل 3.0 كيلوواط

جودة عالية ومتانة نظام ناقل المسمار

1تطبيق وخصائص:
1.1 الخصائص
تستخدم هذه الآلة ناقل النزول الحلزوني للصفائح المتداولة لضمان أن الآلة يمكن أن تعمل بشكل موثوق في حالة مستمرة. وهي مناسبة للكرتونات النهائية 350MM.الآلة لديها كفاءة إنتاج عالية. عملية النقل لا تعيق الصندوق أو تغيير الاتجاه. لا حاجة إلى تعديل. أجزاء الآلة مصنوعة من الفولاذ الكربوني + الفولاذ المقاوم للصدأ، والتي تلبي معايير الصناعة.

2المعلمات التقنية:
2.1 طراز الجهاز: RV-6000
2أبعاد الجهاز الرئيسية: 2000 × 4500 ملم (يمكن تخصيصها)
2.3 الوزن الإجمالي للآلة: 1100 كجم
2.4 الحد الأقصى للإنتاجية: 900 صندوق/ساعة
2.5 استهلاك الطاقة الإجمالي: 3.0 كيلوواط (3 فولت 380 فاز)
2.6 اتجاه تغذية الصندوق: من الأعلى إلى الداخل ومن الأسفل إلى الخارج (من سطح التشغيل)
2.7 نوع الصندوق المعمول به: عرض 350 ملم
2.8 إمدادات الطاقة: 380 فولت ± 10 فولت ثلاثي المراحل 50 هرتز

3هيكل المنتج ومبدأه:
3.1 تتكون الآلة أساساً من: إطار واحد من الفولاذ الكربوني، وعوارض من الفولاذ المقاوم للصدأ على جانبي، و3 لوحات سلسلة، و4 مكونات محرك. كما هو موضح في الشكل 1:

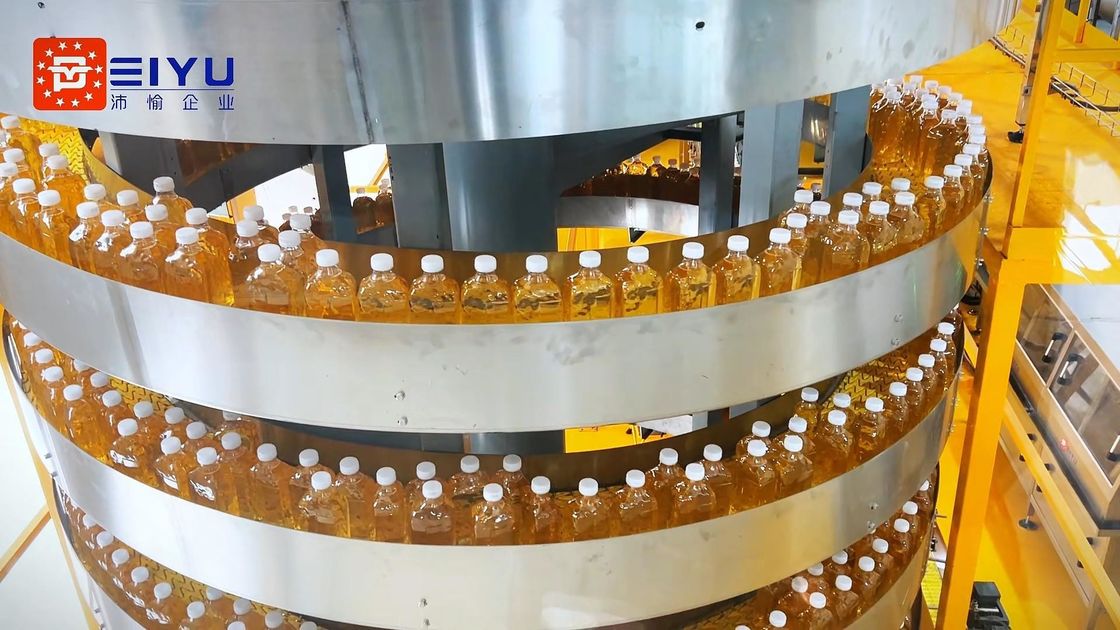

3.2 مبدأ عمل الناقلة المنخفضة بالدوامة:
يتم توصيلها بخط ناقل الدخول ، والبطون يدخل وينزل من خلال ناقل الدوران ، وفي النهاية يتم نقله إلى خط ناقل الخروج. عملية نقل البطون لا تنزلق ،تغيير الاتجاه، أو تصادم، وهو مستقر وموثوق به.
3.3 مبدأ التحكم الكهربائي (انظر حجم التحكم الكهربائي)

4النقل والتركيب:
4.1 النقل
يجب أن يتم تعبئة النقل لمسافات طويلة، مثل النقل بالسكك الحديدية أو البحرية، وفقا للمعايير ذات الصلة قبل الشحن.
4.2 الرفع (الشكل 1)
لاحظ أن الحبل السلكي لا يمكن أن يلمس سطح الطاولة وصندوق التشغيل ولوحة الباب والإطار والعصا الموجهة أثناء الرفع. أو اطلب من موظفي الرفع المحترفين الرفع.يتم استخدام هيكل الآلة كأساس لرفع، وأي أجزاء ومكونات على الطاولة لا يمكن أن تقاوم القوى في أي اتجاه. هذه الآلة هي مناسبة فقط لنقل الشاحنات.
4.3 متطلبات موقع التثبيت
لا تتطلب هذه الآلة أساسًا خاصًا جدًا للتثبيت. يجب أن تكون الأرضية مسطحة وغير زلقة وسهلة التنظيف من بلاط الأرضية الصلبة.
4.4 تخطيط خطة تركيب المعدات
يتم تثبيت الآلة وفقًا لمتطلبات تخطيط الخطة. ومع ذلك ، يجب أن يكون هناك مساحة تبلغ حوالي متر واحد حول الآلة لسهولة الصيانة.
4.5 وضع المعدات (الشكل 1)
لا تتطلب الآلة محاور مرساة. بعد وضع الآلة، استخدم حاكم المستوى لتسوية الجانبين الأربعة من الطاولة. عند ضبط المستوى،أولاً حرر المكسرات على أعمدة المرساة الأربعة، ثم قم بتدوير أعمدة المرساة لتعديل مستوى الطاولة. دقة المستوى أقل من 1/1000 مم. بعد تعديل المستوى ، قم بتشديد المكسرات.
4.6 الاتصال بين الآلة وخط الإنتاج
يتم توصيل الآلات المختلفة في خط الإنتاج بشرائط نقل. يجب تثبيت شريط نقل الزجاجة المرتبط بالآلة بشكل صحيح.يجب أن تكون الحزام المتحركات المدخلة والمخرجة للآلة وخطوط الحماية للزجاجة منتقلة بسلاسة ومتصلة لضمان تسليم الزجاجة بسلاسة.
4.7 اتصال كهربائي
الاتصال الكهربائي يتوافق مع متطلبات مخطط التحكم الكهربائي. الترسيم موثوق به وصلب ، ويتوافق مع معايير الكهرباء الوطنية للسلامة.

5تدابير الأمان:
من أجل ضمان إنتاج آمن للمشغلين والمعدات الميكانيكية والكهربائية ، يتم تجهيز الآلة بأجهزة حماية السلامة اللازمة للآلات والأجهزة الكهربائية.يجب على الموظفين الإداريين وضع مواصفات عمليات السلامة التي يجب على المشغلين المعنيين الامتثال لها، وتنفيذ مبدأ الموظفين الخاصين للآلات الخاصة والشهادات.
5.1 جهاز السلامة
* مفتاح التوقف الطارئ: يتم تثبيت مفتاح التوقف الطارئ على صندوق التشغيل. اضغط على هذا المفتاح لوقف الجهاز على الفور.
5.2 تدابير السلامة
5.2.1 من أجل استخدام هذه المعدات بشكل صحيح، يرجى طلب من الموظفين المسؤولين عن الإدارة والمشغلين الرئيسيين قراءة التعليمات بالتفصيل، وخاصة الجزء الخاص بالسلامة في هذا الدليل.
5.2الشركة تعلن رسمياً: بالنسبة للمعدات أو الحوادث الشخصية الناجمة عن الاستخدام غير السليم لهذه المعدات، الشركة لا تتحمل أي مسؤولية عن الحوادث.
5.2.3 يجب على موظفي إدارة الإنتاج ومديري المعدات معرفة المتطلبات القانونية الحالية لحماية السلامة الشخصية والصحة والبيئة للعمال.
5.2.4 موظفو المعدات مسؤولون عن تدريب موظفي التشغيل:
* التدابير الوقائية للمعدات والحوادث الشخصية
* موقع تركيب وظيفة أجهزة سلامة الآلة.
* معرفة أساسية بمبدأ الجهاز وبنيته ومتطلبات التشغيل الآمن.
* موقع التثبيت واستخدام مفتاح وقف الطوارئ.
5.2.5 المستخدمون المؤهلون فقط هم المؤهلون لتشغيل الآلة. يمكن للمستخدمين إرسال الموظفين إلى شركتنا للتدريب أو شركتنا يمكن أن ترسل المهندسين إلى المستخدمين للمساعدة في تدريب المستخدمين.
5.2.6 لا يسمح لموظفي غير الوحدة بتشغيل الآلة وإجراء أعمال الصيانة والإصلاح على الآلة.يجب أن يتم تثبيت وتشغيل الآلة من قبل المهنيين.
* لا تعديل المسمار كما تشاء. إذا لزم الأمر ، قم بإجراء التعديلات المناسبة ، ويجب أن يتم قفل المسمار بعد التعديل.
* لا تقوم بتعديل سرعة المحرك كما تشاء. إذا لزم الأمر، قم بتعديلات طفيفة.
5.2.7 يجب أن يتوافق جهد إمدادات الطاقة للآلة مع متطلبات هذا الدليل.
5.2.8 ليس مسموحاً وخطراً بتحريك أو إلغاء أجهزة إنذار السلامة والحوادث في الآلة حسب الرغبة.أي تعديل في هيكل الجهاز الذي يغير وظيفة أو أداء السلامة للجهاز يجب أن تنفذ من قبل المهنية الهندسية والفنية المهنية من شركتنا.
5.2.9 يجب على المشغلين ارتداء ملابس عمل مناسبة ولا يجوز لهم ارتداء الملحقات التي يمكن أن تسقط بسهولة في الأجزاء المتحركة للآلة (مثل القلادات والعلاقات والخواتم ، إلخ).
5.2.10 عندما يتم تركيب الجهاز وإصلاح الأخطاء أو عندما يتم الانتهاء من أعمال الإصلاح، قبل البدء:
* يجب على مشغل المعدات إجراء فحص شامل والتأكد من أن جميع الأعمال قد اكتملت ، ويمكن لجميع أجهزة السلامة العمل بشكل طبيعي ، ويتم تثبيت جميع الأغطية والأبواب الواقية.
* تحقق مما إذا كان نظام التشغيل طبيعياً وما إذا كانت أجهزة إشارة خطأ حماية السلامة حساسة وموثوقة.1 التشحيم (الشكل 10) للتحقق مما إذا كانت حالة التشحيم جيدة.
* ما إذا كانت هناك حطام، أدوات، الخ على الآلة. يجب على أعضاء غير الموظفين مغادرة موقع الإنتاج. فقط بعد ذلك يمكن تشغيل الآلة.
5.2.11 انتبه عندما تعمل الآلة
* يجب أن يكون مشغل واحد مسؤولاً عن الإدارة الموحدة.
* لا تحرك جهاز حماية السلامة. لا تلمس الأجزاء المتحركة.
* إذا كان ضوء مؤشر الجهاز غير طبيعي أو هناك رائحة غير طبيعية، اضغط على زر التوقف الطارئ على الفور.
* تعمل العديد من الآلات في خط الإنتاج على الإنترنت. عندما تتوقف الآلة تلقائيًا ، لا تلمس أجزاء الآلة المتحركة على الفور.منع الجهاز من البدء فجأة وتسبب حوادث شخصية أو ميكانيكية.
* يجب إيقاف تشغيل مفاتيح الطاقة عند التوقف للصيانة.
*عندما تكون الزجاجة أو الغطاء مسدودة أو عالقة، يجب إيقاف الجهاز في الوقت المناسب، ويجب إيقاف تشغيل مفتاح الطاقة قبل حل المشاكل.
* عند حدوث عطل ميكانيكي أو كهربائي، يجب إيقاف الجهاز على الفور، ويجب إيقاف التيار الكهربائي قبل إبلاغ موظفي الصيانة المحترفين بالصيانة.عندما يتعين فصل جهاز الأمان من أجل الصيانة، يجب أن يتم فصلها من قبل محترف ومراقبة لتجنب الحوادث الشخصية أو الميكانيكية.
5.2.12 إدارة صيانة السلامة
* يجب أن تقوم جميع عمليات الإصلاح من قبل المهنيين. يجب أن يخطط عامل المعدات لعمل الصيانة المنتظم، ويجب إعداد قطع الغيار،ومن ثم يتم تنفيذها تحت إشراف المشرف أو المشرف على الصيانة.
*عندما يتم الانتهاء من التثبيت والتشغيل أو قبل إعادة التشغيل بعد الصيانة،يقوم مشغل المعدات والشخص المسؤول عن الآلة بإجراء فحص سلامة لضمان إتمام جميع الأعمال.، جميع أجهزة الأمان يمكن أن تعمل بشكل طبيعي، والعمل هو الصحيح قبل أن يمكن أن يتم إجراء الإنتاج.
* في الظروف العادية، يتم إجراء فحص السلامة كل ستة أشهر للتحقق من أن جميع أجهزة السلامة حساسة وتعمل بشكل موثوق.
*كل عام، المهندس (شغل المعدات) هو المسؤول عن فحص شامل لجميع أجهزة السلامة للآلة، وجميع أجزاء و مكونات الآلة،خاصة الحزام المسطح والأجزاء والمكونات المتحركة.
*يجب أن يتم إجراء جميع أعمال الصيانة مع إيقاف تشغيل مفتاح الطاقة الرئيسي.
* قبل إجراء إصلاحات كبيرة ، من الأفضل للمستخدمين الاتصال بشركةنا للحصول على الدعم الفني اللازم وإمدادات كافية من قطع الغيار.

6تشغيل الآلة:
6.1 التحضير قبل تشغيل الآلة
6.1.1 تحقق مما إذا كانت الزجاجة والقبعة تلبيان للمعايير وملائمة للآلة.
6.1.2 تحقق من الداخل والخارج من الجهاز، وإزالة الأجسام الغريبة، وتنظيف الموقع.
6.1.3 إعادة تعيين المفاتيح الكهربائية والأزرار في خزانة التحكم الكهربائية وصندوق التشغيل.
6.1.4 ضع غطاء الزجاجة يدوياً على كل فم.
6.1.5 تشغيل ناقل الزجاجة وتسليم الزجاجة باستمرار.
6.2 بدء تشغيل الجهاز
6.2.1 قبل تشغيل الجهاز، يجب عليك القيام به واحداً تلو الآخر وفقاً لمتطلبات "6.1".
6.2.2 قم بتشغيل مفتاح الطاقة الرئيسي في خزانة التحكم الكهربائية. ضوء مؤشر الطاقة مضاء.
6.2.3 العمل وفقًا لأزرار الوظائف الموجودة على صندوق العمليات.
6.2.4 اضغط على زر تشغيل العمل وتبدأ الآلة بالعمل
6.3 قم بتشغيل أزرار التحكم الكهربائية لصندوق التحكم الكهربائي (انظر حجم التحكم الكهربائي).

7أخطاء شائعة وإصلاح الأخطاء:

8الرعاية والصيانة:
8.1 التشحيم
من أجل ضمان أقصى قدرة إنتاجية وعمر الخدمة للآلة وتقليل الفشل الميكانيكي، من المهم جدا استخدام المزلقات والأساليب بشكل صحيح.الرجاء تزيين وفقا لمتطلبات الشكل 10.
* عند ضبط الجهاز، ضع زيت التشحيم على المسمار وعصا التوجيه.
8.2 صيانة الآلة
8.2.1 الصيانة اليومية
* بعد الإنتاج، استخدم جزء واحد من المنظف إلى مئة جزء من المياه النظيفة لتنظيف سطح الحزام للتأكد من أن الحزام ليس دهني.
إذا كان الحزام مرتدياً، واستبدله فوراً إذا وجدت أي مشكلة.
* قبل الإنتاج، استخدم فرشاة زيتية لتطبيق بعض الدهون لتشحيم سطح الأسنان المخروطية (الشكل 3)
8.2.2 الصيانة الشهرية
* تنظيف الحطام على لوحة الطاولة والحطام في القناة الداخلية للزجاجة وإخراج الحزام.
*تحقق من حالة الحزام و عجلات التوجيه المختلفة. إذا تم العثور على أي مشكلة، يجب القضاء عليها على الفور أو إعادة ضبطها. إذا كان أي أجزاء تالفة،يجب استبدالها في الوقت المناسب.
8.4 الصيانة السنوية
* تحقق من عزل الدائرة الكهربائية، وأداء عزل الإطار إلى الأرض، وموثوقية الأرض.
* تحقق مما إذا كانت المحامل والمكيفات والعجلات متآكلة، واستبدالها وفقا للنموذج الأصلي إذا لزم الأمر.
* تحقق مما إذا كانت شريط الوقود المطاطي الموجود على ناقل الزجاجة ملبوسة ، واستبدالها إذا لزم الأمر.
* يجب اختيار جميع الملحقات من قبل شركتنا لتجنب التأثير على الاستخدام الطبيعي للآلة بسبب استخدام أجزاء غير مؤهلة أو غير متوافقة.
8.6 آلة التشغيل هي واحدة فقط من المعدات التي تشكل خط الإنتاج. إذا كنت ترغب في إعطاء اللعب الكامل لتأثير الآلة،يوصى للمستخدمين باختيار المرافق الداعمة التالية:
ناقل زجاجات: الطلب وفقًا لمتطلبات العميل الاسم: ناقل زجاجات من الفولاذ المقاوم للصدأ الكمية: مطابقة حسب احتياجات العميل
8.7 شراء قطع الغيار وقطع الغيار
عندما تعمل الآلة لفترة طويلة، بعض الأجزاء سوف يكون لها ارتداء طبيعي أو الشيخوخة، مما سيؤثر على أداء الآلة بأكملها.التلف العرضي للأجزاء أو فقدان الأجزاء أثناء الصيانة سيؤثر على الإنتاج العادي للمستخدمين. It is recommended that your company purchase spare parts and wearing parts according to the "Spare Parts and Maintenance Guide Book" for emergency use (for electronic control spare parts and wearing parts، انظر حجم التحكم الإلكتروني).

9خدمة ما بعد البيع:
وتعد الشركة بتطبيق ثلاث ضمانات للمستخدمين:
9.1 من تاريخ مغادرة الجهاز للمصنع نقدم للعملاء خدمة صيانة مجانية لمدة شهرين
9.2 الحالات التالية ليست ضمن نطاق الصيانة المجانية:
* الحوادث الميكانيكية الناجمة عن انتهاك إجراءات التشغيل.
* الأضرار التي لحقت بأجزاء الماكينة بسبب فشل في التشغيل والتعديل وفقًا لهذا الدليل.
* التغييرات غير المصرح بها في هيكل الجهاز دون موافقة الشركة والخلل الناتج عن ذلك.
* الحوادث الناجمة عن الضرر البشري.

10عرض الأسعار ووقت التسليم لنظام الحزام النقل:

(1) فترة صلاحية الأسعار: شهر واحد.
(2) طريقة الدفع: T/T، L/C.
(3) يقدم العملاء عينات المنتج والتغليف المطلوبة للتجربة المصنعة مجاناً.
(4) وقت التسليم: 60 يوم عمل من استلام الودائع من العميل وعينات تعبئة المنتج.

11ضمان الجودة لنظام الحزام النقل الزجاجة الهوائية المسمار:
(1) تضمن الشركة أن البضائع المقدمة جديدة تمامًا وغير مستخدمة، مصنوعة من أحدث التصميمات والمواد المناسبة، وتلبي الجودة،المواصفات والأداء المحدد في العقد التقني في جميع الجوانب;
(2) تضمن الشركة أنه بعد توجيه خط الإنتاج بشكل صحيح وتثبيته وإصلاح الأخطاءالمعدات ستصل إلى مؤشرات الأداء الفني المختلفة للمنتج في غضون 15 يومًا من وضع النظام بأكمله في الخدمة;
(3) تضمن الشركة أنها ستتحمل المسؤولية عن العيوب خلال فترة ضمان الجودة المحددة في العقد،أخطاء وأضرار خط الإنتاج الناجمة عن عيوب في التصميم، العملية، التصنيع، التثبيت، تحديد الأخطاء أو المواد المقدمة ونوعية معدات البائع؛
(4) فترة ضمان جودة المعدات هي 12 شهرًا بعد قبول خط الإنتاج. إذا خلال فترة ضمان الجودة،يتم العثور على أن جودة أو مواصفات المعدات لا تلبي أحكام العقدأو يثبت أن المعدات معيبة (بما في ذلك العيوب المحتملة أو استخدام مواد غير مؤهلة ، إلخ) ،المشتري لديه الحق في اقتراح تصحيح للبائع خلال فترة ضمان جودة المنتج وفقا لشهادة التفتيش الصادرة عن الإدارة القانونية;
(5).تضمن الشركة الخصائص الميكانيكية للمعدات المقدمة ونوعية المنتج ومؤشرات استهلاك المنتج.

12. ضمان المعدات لنظام الحزام النقل المسمارية:
(1) بعد قبول المعدات ، يتم توفير ضمان مدته 12 شهرًا ، ويوفر نظام التحكم (علامة Huichuan القياسية) ضمانًا مدته 24 شهرًا ؛ خلال فترة الضمان ،سوف توفر شركتنا للمستخدمين قطع غيار مجانية وخدمات في الوقت المناسب وفعالة (الأجزاء المتسخة لا تغطيها الضمان);
(2) إذا فشلت المعدات وتحتاج إلى إصلاح في الموقع،شركتنا تضمن أن موظفي الصيانة سوف يسارعون إلى موقع العميل في غضون 48 ساعة لمساعدة العميل على القضاء على العيب في الوقت المناسب (باستثناء القوة القاهرة);
(3) بعد فترة الضمان ، ستقدم شركتنا للمستخدمين مجموعة واسعة من الدعم الفني المفضل ، وإمدادات قطع الغيار الكافية وغيرها من خدمات ما بعد البيع مدى الحياة ؛

13.التعبئة والنقل لنظام الحزام النقالي
(1) طريقة التعبئة:
التعبئة تستخدم صناديق التعبئة الخاصة الجديدة والقوية أو الأطر الثابتة، والتي هي مناسبة للنقل لمسافات طويلة، ضد الرطوبة، ضد الصدأ، ضد الصدمات،مناسبة للنقل البري، النقل البحري والرفع العام.
(2) وسيلة النقل: النقل البري، النقل البحري.
